데이터 시트 해석 실전 LM7805 전압 레귤레이터 데이터시트 해석하기: 기본부터 핵심까지

1. 제품 개요 (Overview)

LM7805는 출력 전압이 5V로 고정된 선형 전압 레귤레이터입니다.

• 입력 전압이 일정 범위 내에 있으면 출력 전압을 안정적으로 5V로 유지해 줍니다.
• 전자회로에서 마이크로컨트롤러, 센서 등에 안정적인 5V 전원을 공급할 때 자주 쓰입니다.

---

2. 주요 기능 (Features)

• 출력 전압: 5V ±4%
• 최대 출력 전류: 1A
• 과전압, 과열, 과전류 보호 내장
• 간단한 외부 부품으로 안정적 동작

이 부분에서 우리가 알 수 있는 건, LM7805가 최대 1A까지 전류를 안정적으로 공급할 수 있고, 5V 출력 전압이 크게 벗어나지 않도록 보호 기능이 내장돼 있다는 점입니다.

---

3. 핀 배치 (Pin Configuration)

• 핀1: 입력 (Input Voltage)
• 핀2: 접지 (Ground)
• 핀3: 출력 (Output Voltage)

설계 시 입력 전압은 핀1에, 출력은 핀3에서 뽑아서 사용하면 됩니다.

---

4. 절대 최대 정격 (Absolute Maximum Ratings)

• 입력 전압: 최대 35V
• 출력 전류: 최대 1.5A (단, 이 한계를 지속적으로 사용하면 안 됨)
• 접합 온도: 150℃ 이하
• 저장 온도: -65℃ ~ 150℃

해석:
입력 전압이 35V를 넘으면 부품이 손상될 수 있습니다. 1.5A 이상 전류를 흐르게 하는 것도 위험합니다. 온도도 이 범위 내에서 유지해야 합니다.

---

5. 권장 동작 조건 (Recommended Operating Conditions)

• 입력 전압: 7V ~ 25V
• 출력 전류: 0 ~ 1A
• 동작 온도: 0℃ ~ 125℃

이 구간 내에서 사용해야 안정적이고 효율적인 동작이 가능합니다. 예를 들어, 입력 전압이 6V라면 5V 출력이 제대로 안 될 수 있습니다.

---

6. 전기적 특성 (Electrical Characteristics)

• 출력 전압: 4.85V ~ 5.15V (25℃에서)
• 입력 전압 대비 전압 강하(Dropout Voltage): 약 2V
• 최대 출력 전류: 1A (연속 사용 기준)
• 소비 전류: 약 5~10mA

이 특성들은 실제 회로 동작 시 어떤 수준의 전압과 전류가 요구되는지 알려줍니다.

---

7. 패키지 정보 (Package Information)

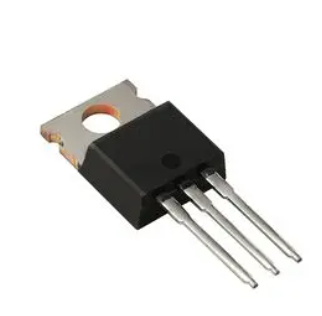

• TO-220, TO-3, SOT-223 등 다양한 패키지 형태로 제공
• TO-220 패키지는 방열판 장착 가능

패키지 정보는 부품을 PCB에 어떻게 장착하고 열 관리를 어떻게 할지 결정할 때 중요합니다.

---

8. 활용 팁

• 입력 전압은 출력 전압보다 최소 2V 이상 높게 해야 제대로 5V 출력 가능
• 부품이 과열되지 않도록 방열판을 반드시 사용
• 최대 출력 전류(1A)를 넘지 않도록 회로 설계

---

마무리

LM7805 데이터시트는 이처럼 한눈에 부품의 성능과 주의사항을 알려줍니다.
데이터시트를 차근차근 읽으며 주요 항목을 해석하면, 부품 선택과 설계가 훨씬 쉬워집니다.

---
